SCALA - Vienna - 2009

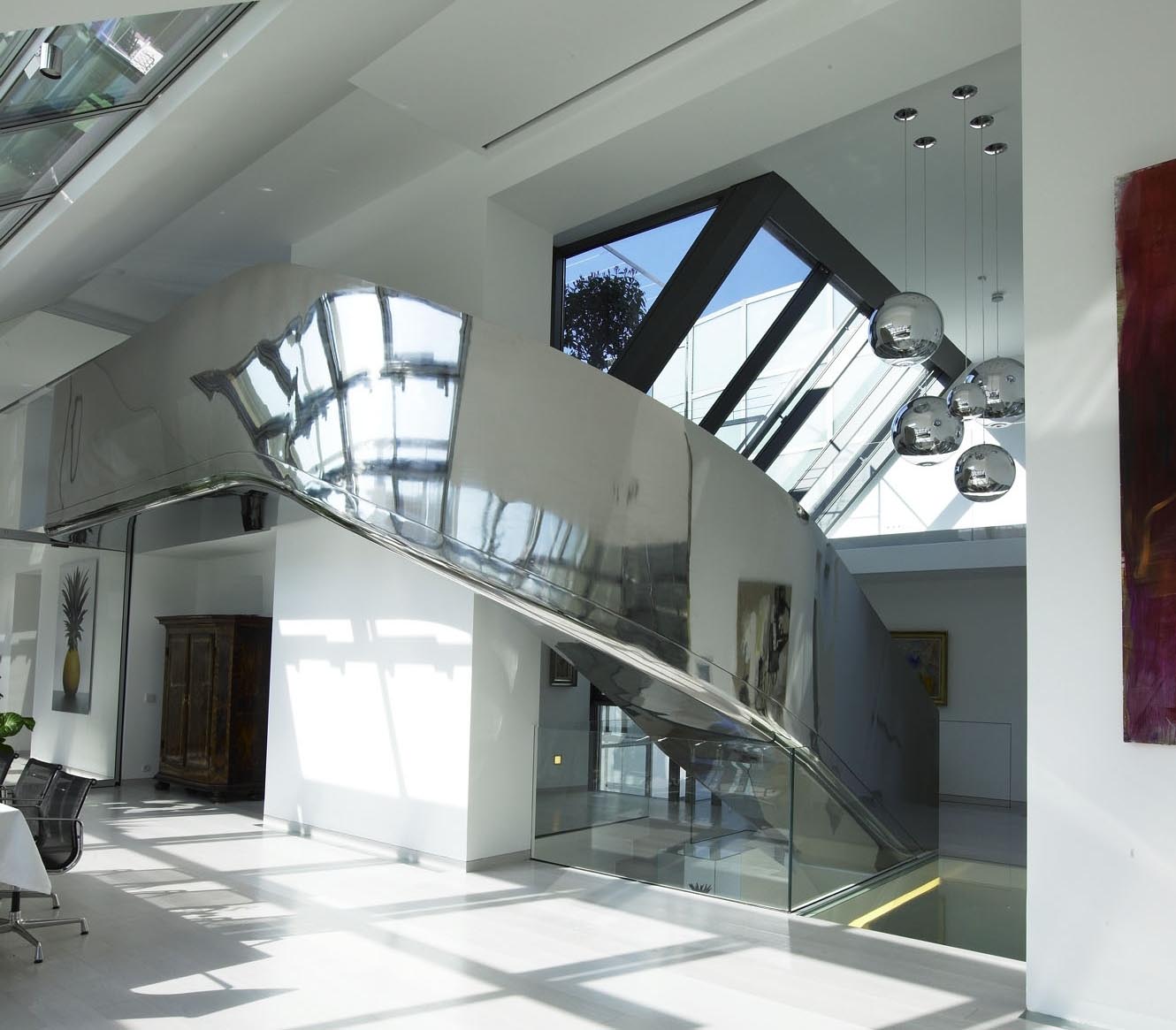

Lo studio si è occupato del progetto strutturale di
questa scala che si trova all’interno di un attico a Vienna. La rampa ed il ballatoio
a doppio volume si configurano come un unicum scultoreo, realizzato da una

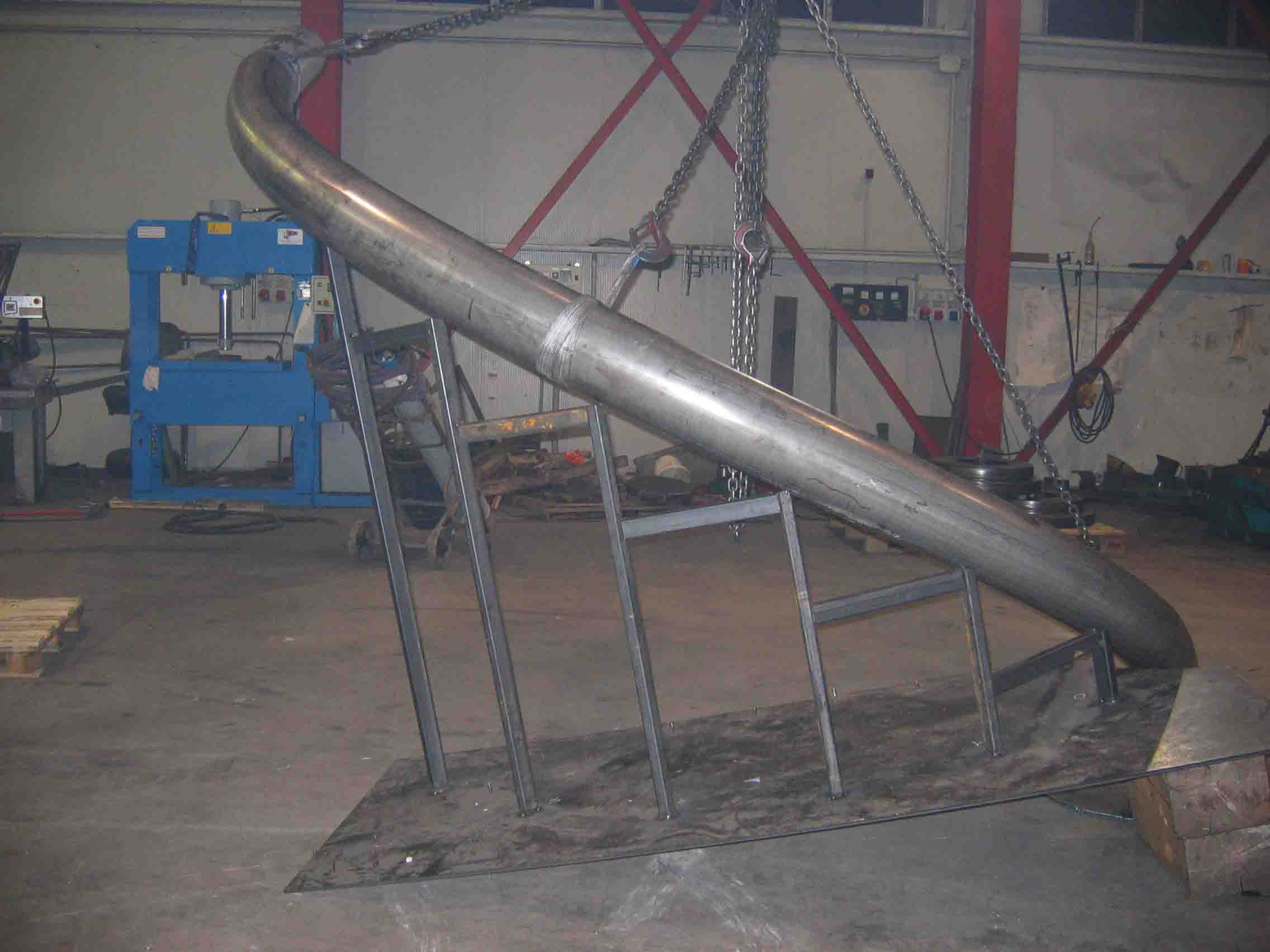

struttura portante costituita da tubi in acciao inox 304, opportunamente
calandrati per ottenere la forma della scala cosi’ come progettata dall’Arch.
Planegger. I diversi elementi tubolari sono uniti fra loro da giunti flangiati
bullonati. Completano l’equilibratura del sistema tre elementi di collegamento fra
lo scialone adiacente alla struttura e la lama in calcestruzzo armato esistente.
I due scialoni tubolari sono collegati fra loro con piatti di spessore 10mm,
che omogeneizzano e distribuiscono le deformazioni. Per quanto riguarda le strutture secondarie sono

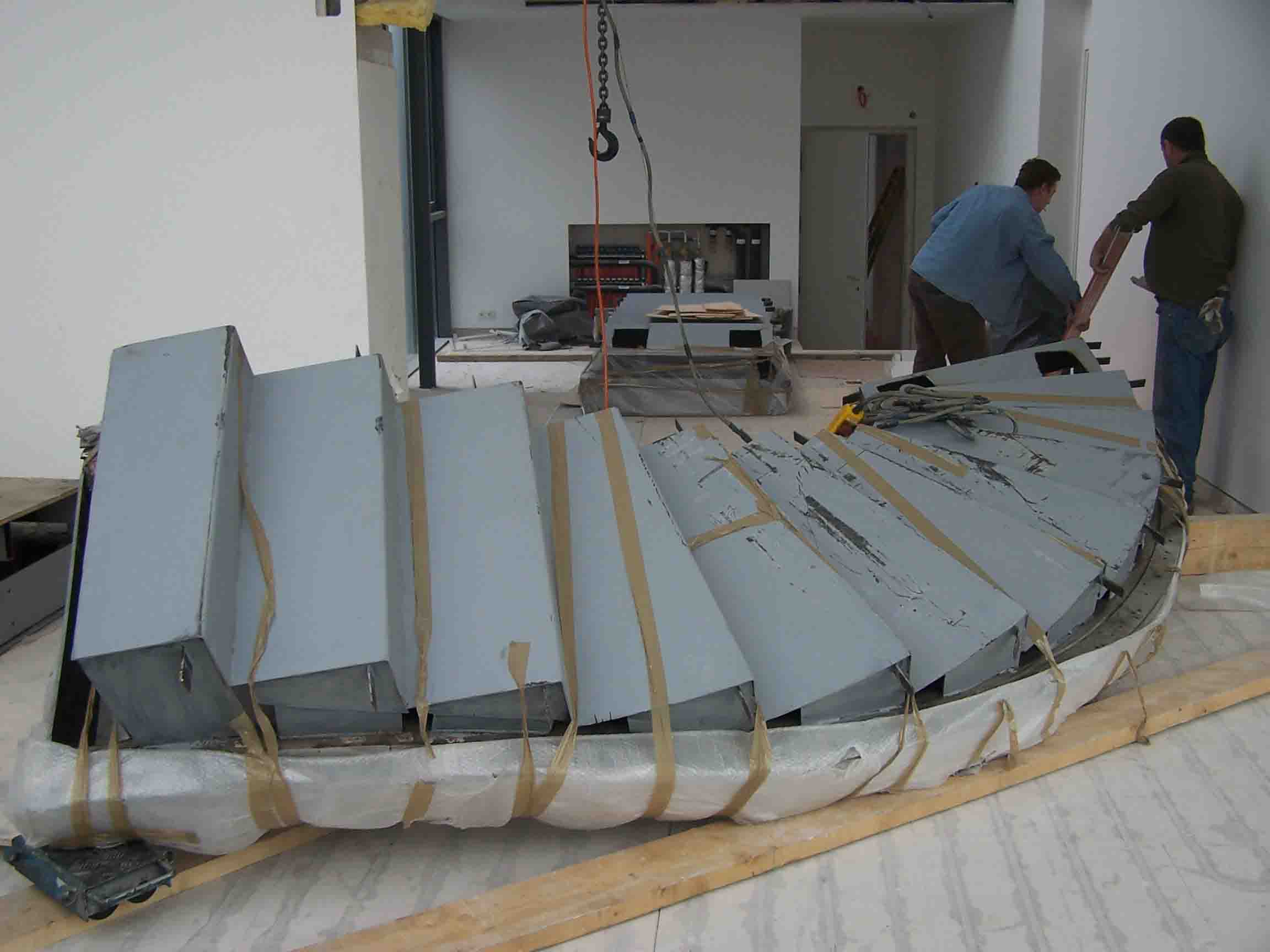

previsti gradini realizzati da lamiera di sp. 4mm e parapetto composto da
montanti tubolari 40x60mm ad interasse di 30cm. La carena in accaio inox di
sp.3mm che riveste la scala, caratterizzandone forma e sviluppo nello spazio,
viene ancorata alla struttura principale attraverso saldatura a cordone
continuo. La scala è stata realizzata dall'azienda Essemme srl di Colle Val D'Elsa.
|
