PASSERELLA PEDONALE - Roma - 2008

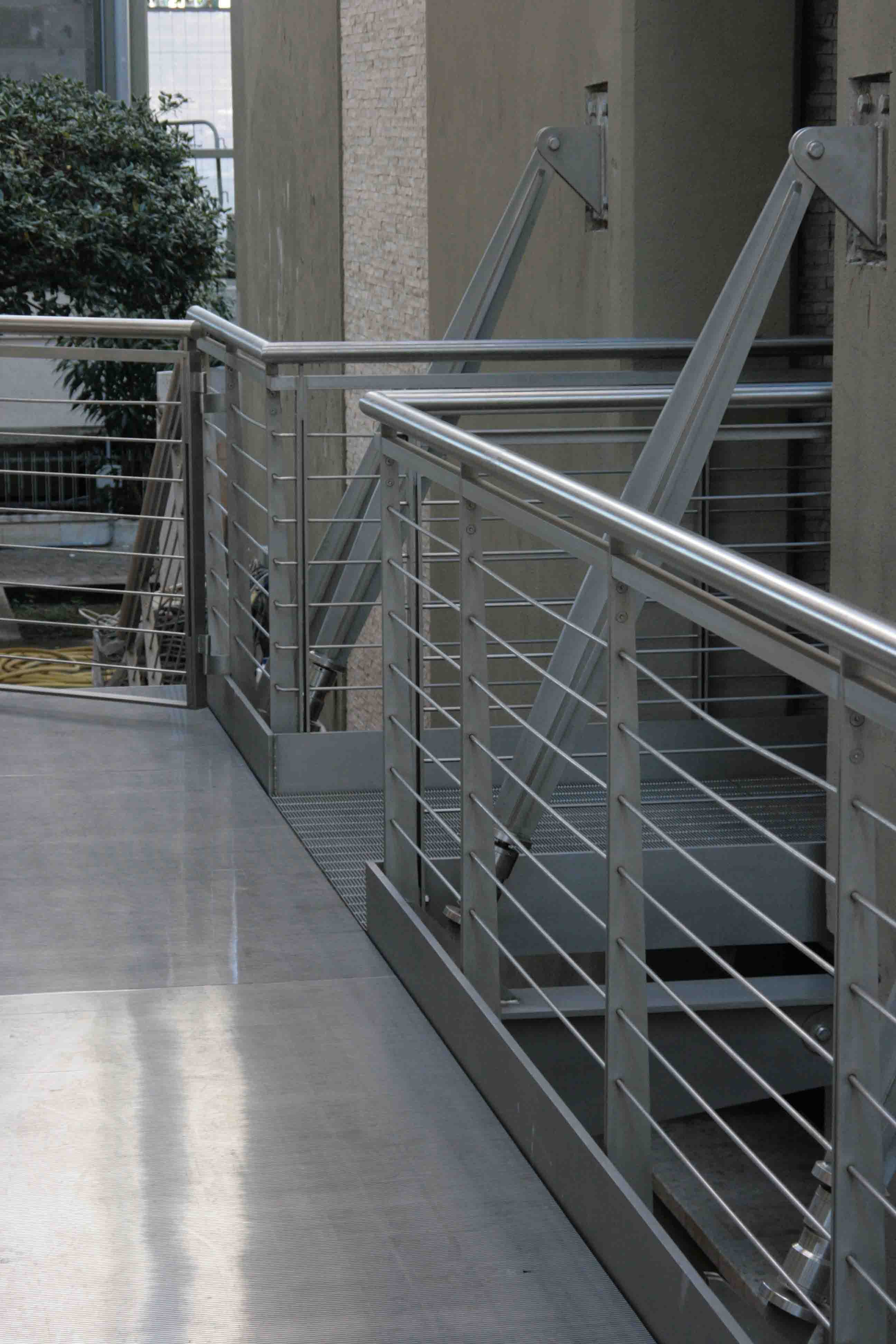

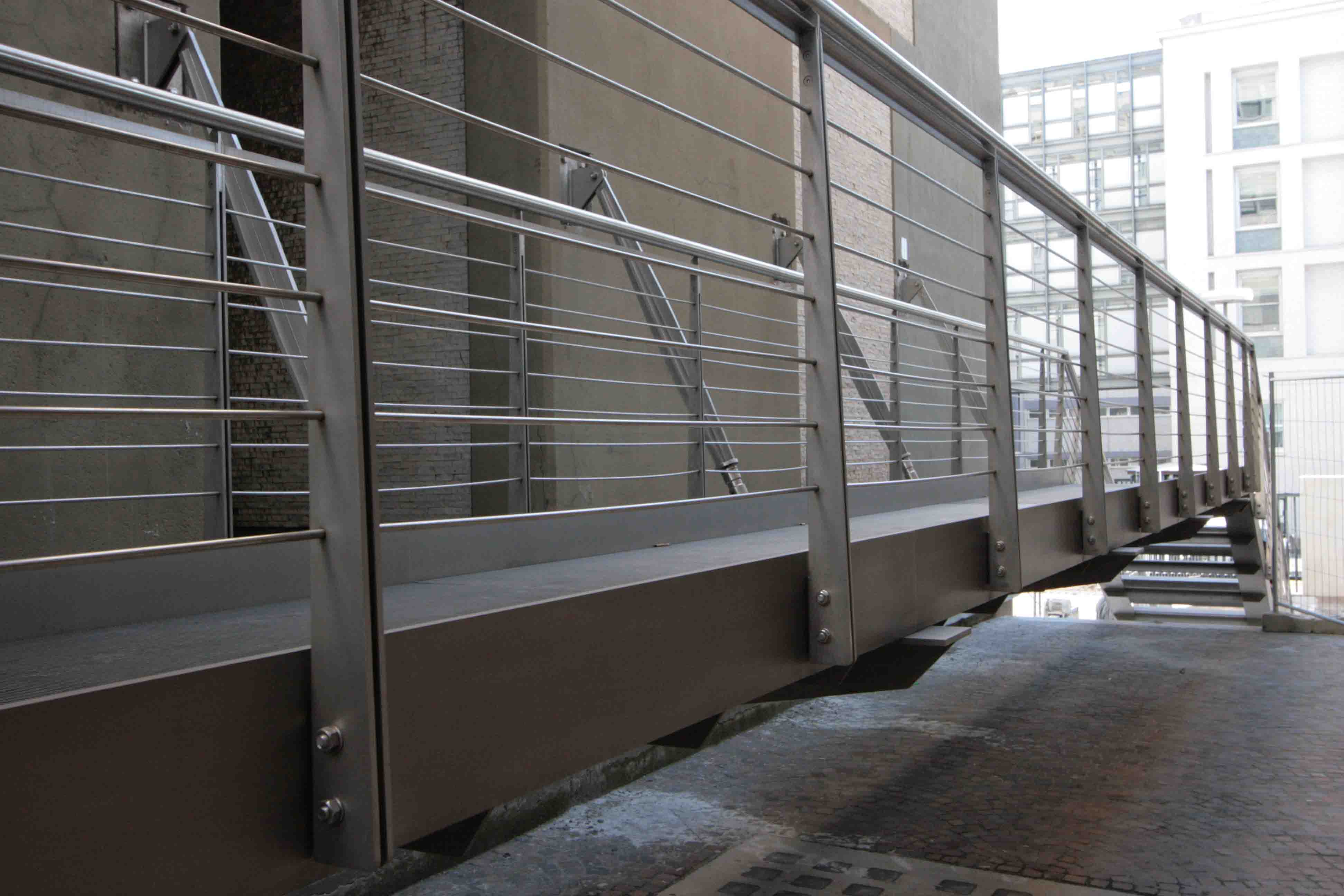

La passerella è costituita
da una struttura strallata in lega AISI 316 composta da due cosciali a L, collegati
tra loro con profili a T, al di sopra dei quali è appoggiata una lamiera bugnata
appositamente supportata a formare il piano di calpestio. Nelle L
laterali sono applicati i supporti che funzioneranno da ancoraggio per le
ringhiere e altri che hanno la funzione di ancoraggio dei

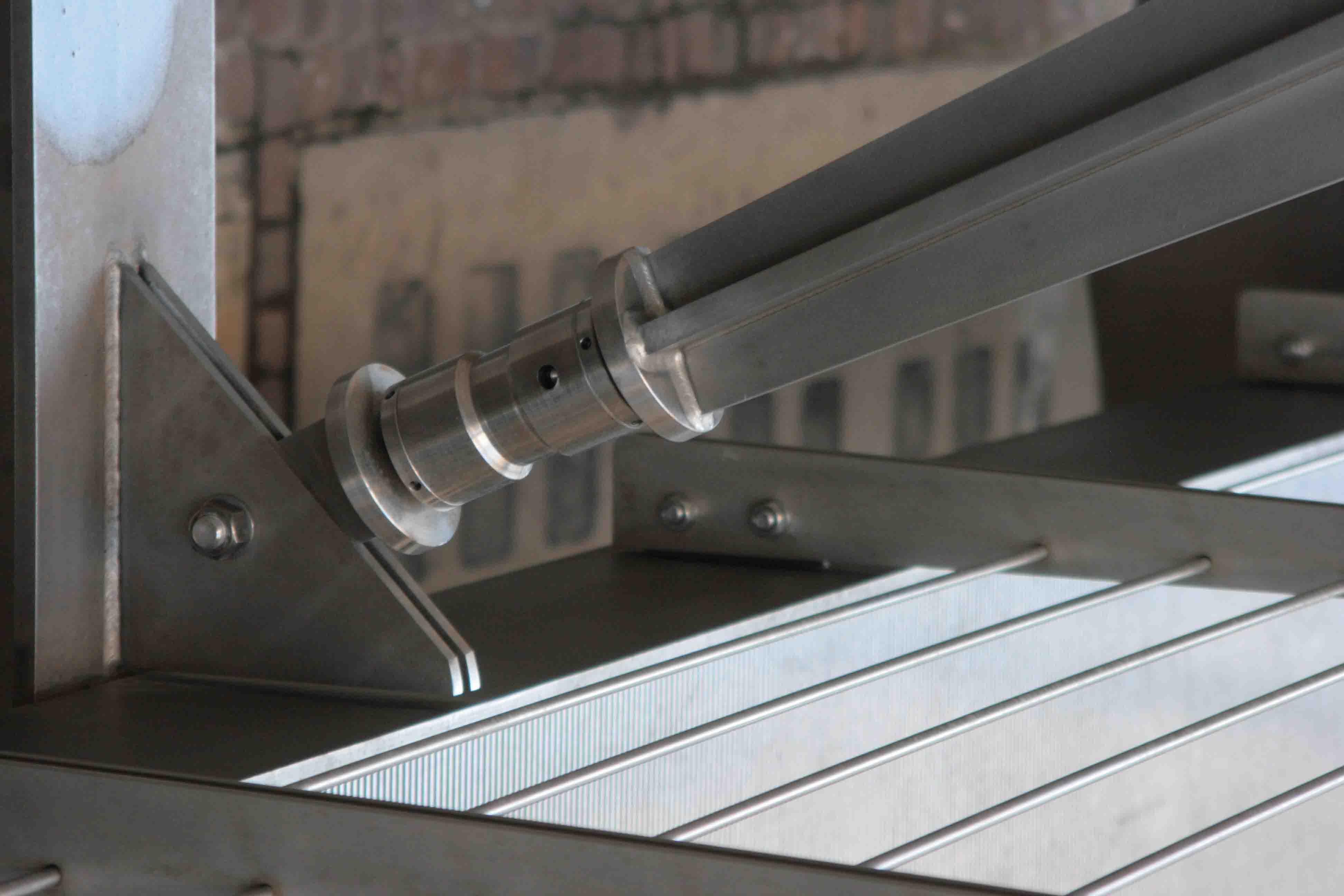

sostegni a strallo. Gli stralli di supporto sono realizzati con dei piatti sagomati
e saldati. Nella parte terminale degli stralli sono ancorate, tramite unione

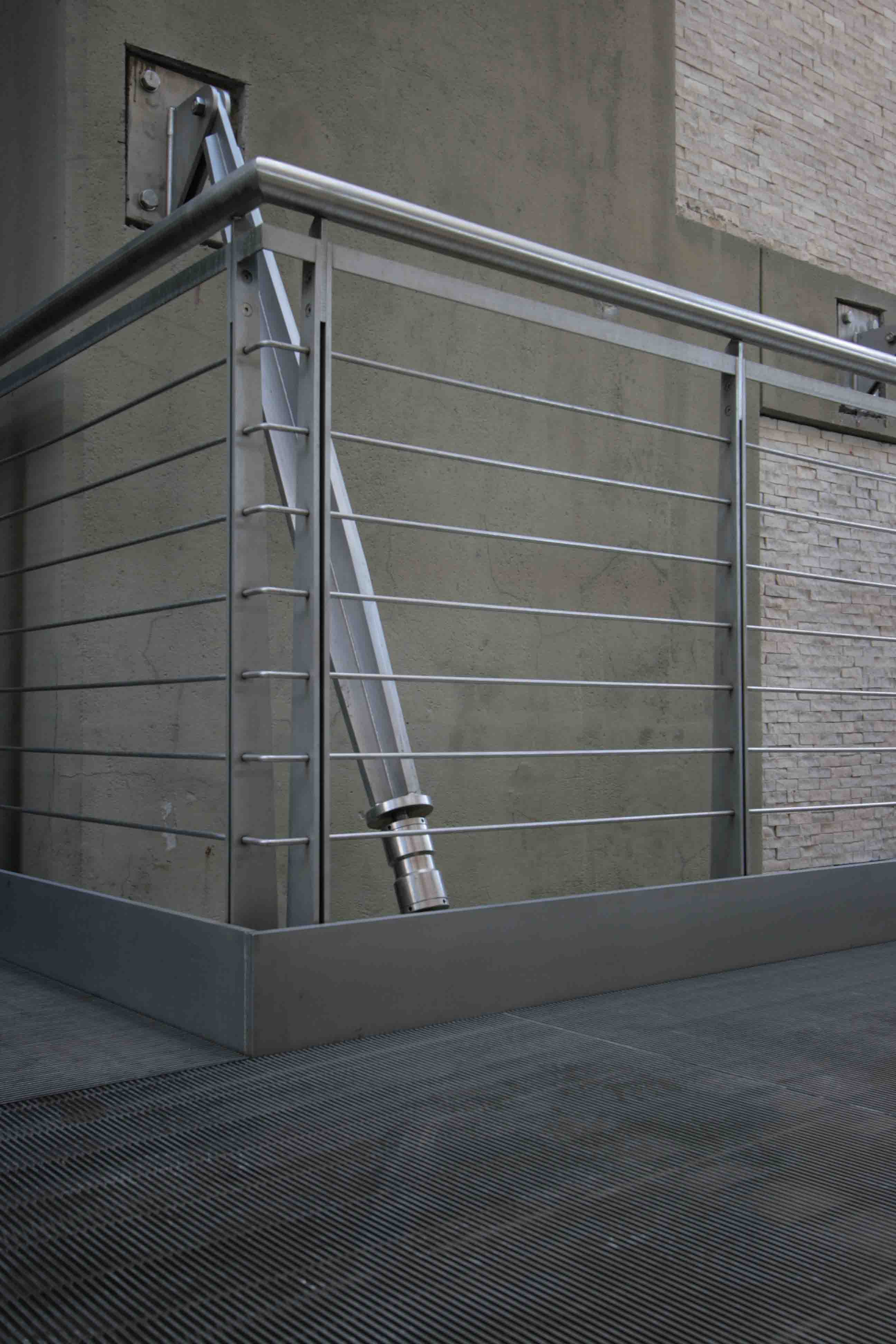

bullonata, la passerella e le piastre sagomate per l’ancoraggio alle murature. L’ancoraggio
è stato eseguito tramite foratura delle murature esistenti e l’inserimento di
barre filettate idoneamente calcolate con ancoraggi chimici. Ad ogni strallo
corrisponde un’ala di supporto inferiore alla passerella, sagomata e realizzata

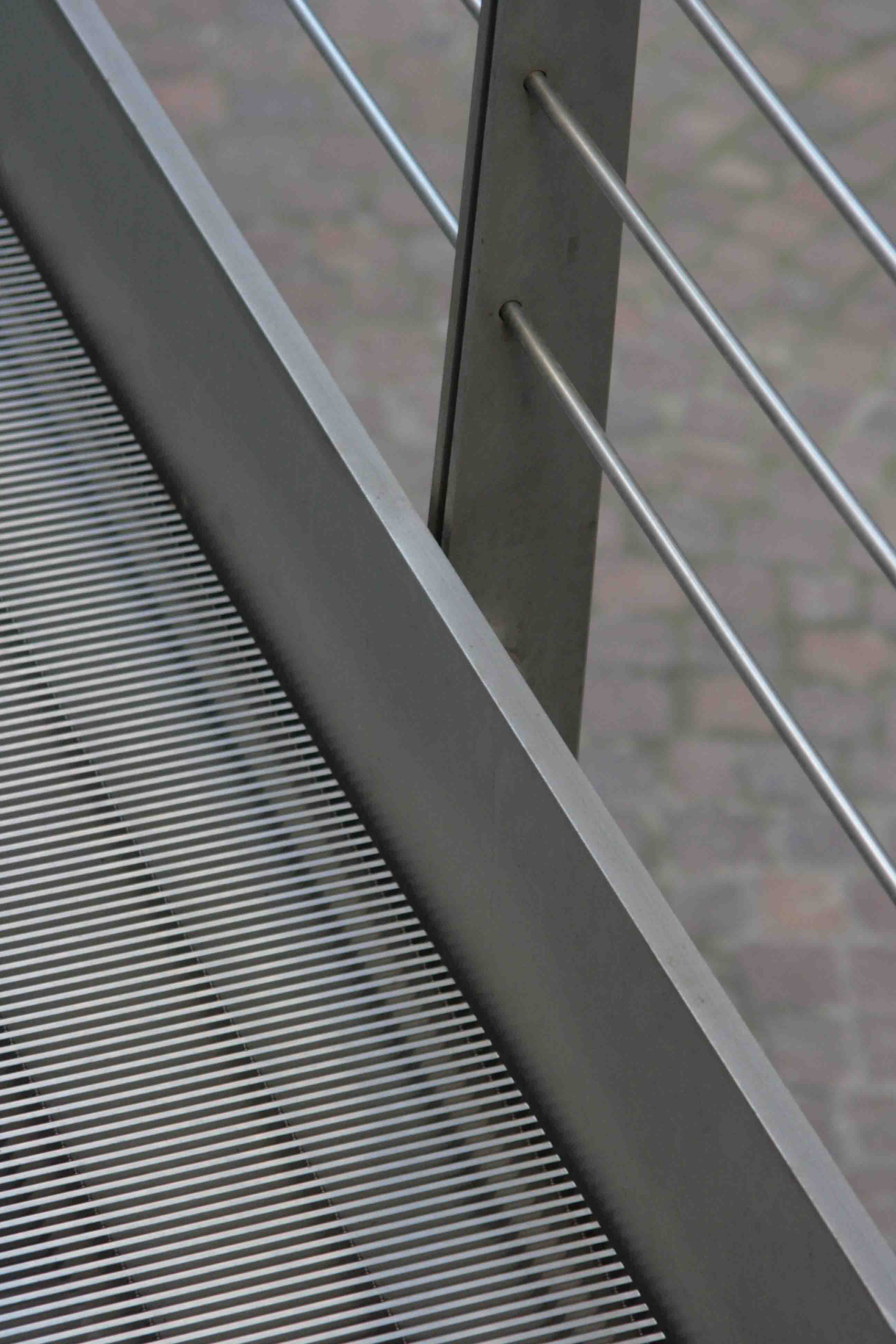

in lamiera di acciaio inox. Le ringhiere sono realizzate in piatti sagomati con
corrimano in tubolare e collegate nella parte superiore con un’angolare.
|
|
|
|
 |
 |
